Valmet 110" Focus 4 Col. Tissue paper Rewinder ( Futura 4 col. printer of 2015)
AMERICA North (USA-Canada-Mexico)
Paper Grade: Tissue
Basis weight range: 12-40 gsm
Crepe ratio: 9-25 %
General
Drive Side: (as per web flow) Left
Web Width: Max 110” (2590.8mm)
Cliché Roll Diameter: Base Mandrel Diam. 12.15” (308.61mm)
Total Finished Diameter (base mandrel + sleeve): 12.738” (323.54mm)

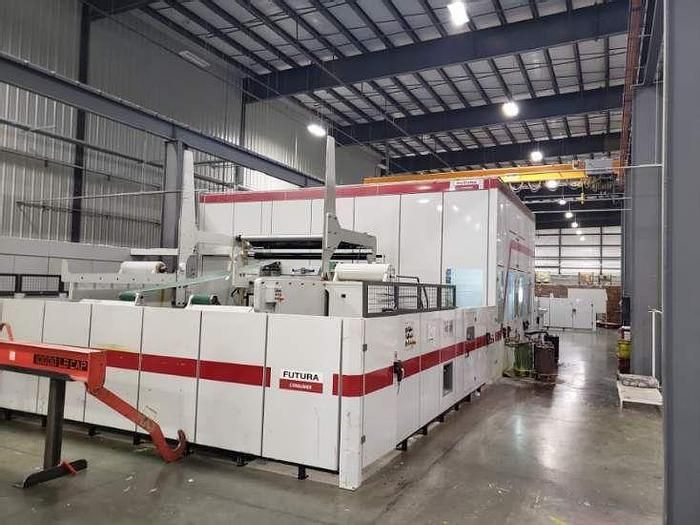

Printer Unit
Futura, year 2015
Model: F80.A
4-Colour OFF line Printer
Unwind Stand:
1x F70 Manual up to 1000 m/min (3280 ft/min)
Parent Roll Max. Diameter: 3000mm (118”)
Parent Roll Max Weight: 5000kg (11000lb) for Max Diameter 300mm (118”)
Core Plugs – qty 4 – 297mm (11 11/16”)
Slitting Unit
Type: CM-150A
Sitting System: Shear type
No. of slitters: 14
Slitting min Width: 150 mm
Blade diameter: 180 mm
Counterblade diameter: 250 mm
Slitting unit positioning: Manual system

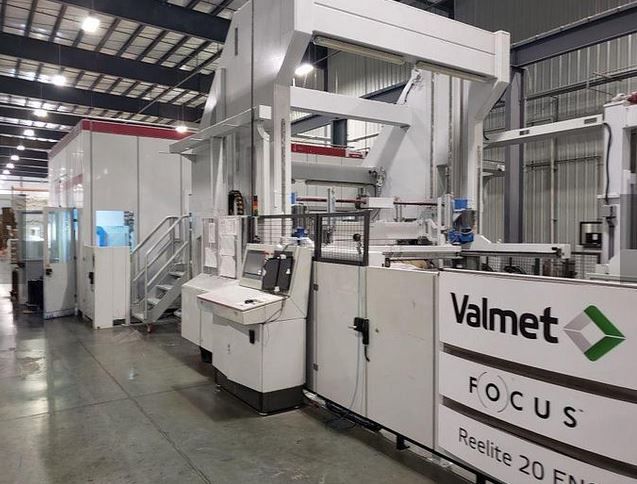

Rewinder
Valmet Focus Reelite 20-ENS
Shaft Sizes: 2 x 3” + 2 x 12”
12-40 g/sq.M
Carrying Drums
Diameter: 750 mm
Face: 2900 mm
Finished Reels
Max Diameter 2500mm
Max Width 2700mm
Speed and Ramps
Design Speed: 1300 mt/min
Max Speed Operaling and Drive: 1100 mt/min
Effective Working Speed:
Deperding on paper qualily
Number of slitters
Cores size
etc.
Normal acc/dec: 16 mt/min/sec - The value of acceleration ramp is affected by max winding shaft rpm
Fast Stop: 30 mt/min/sec - Without paper tension contol
Emergency Stop: 100 mt/min/sec - By drive and final mechanical brake lock
