Aida DSF-TE4-20000-730-250 2000 ton
EUROPE (Western and Northern)

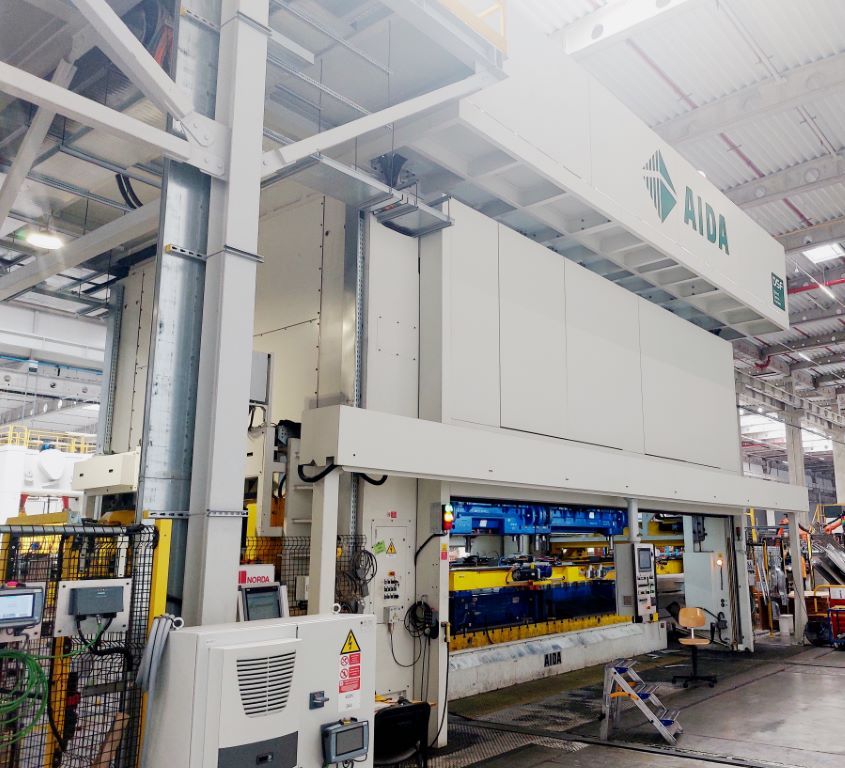

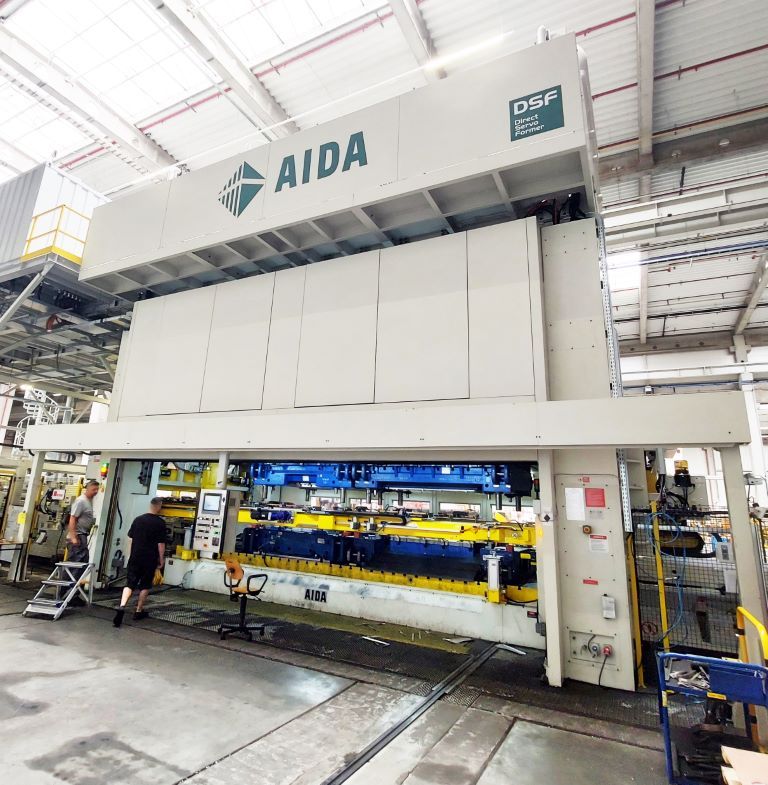

Transfer progressive servo press Aida DSF-TE4-20000-730-250 - 2000 ton
Specifications - Aida DSF-TE4-20000-730-250 (ID: 76378)
Type: Stamping press
Manufacturer: Aida
Model: DSF-TE4-20000-730-250
Year of manufacture: 2022
Nominal press force: 2000 ton
Energy at 15 spm: 630 kJ
Energy at 28 spm: 390 kJ
Strokes per minute
— full-revolution mode: 3–28
— endulum mode (at max. feed 105 mm): 3–50
Slide stroke: 800 mm
Slide adjustment: 400 mm
Maximum distance between slide and press table: 1200 mm
Clearance between uprights: 7580 mm
Slide dimensions: 7300 × 2500 mm
Table dimensions: 7300 × 2500 mm
Distance between side columns (front–back opening): 3650 mm
Main motor power: 2 × 750 kW
Slide-adjustment motor power: 30 kW
Maximum upper die weight: 35000 kg
Normal slide rest position: Top Dead Centre
Total stopping time at 15 strokes/min: 799 ms
Safety distance: 1278 mm
Safety brake pressure: 105 bar
Power supply (three-phase): 400 V, 50 Hz
Minimum pneumatic supply pressure: 5.5 bar

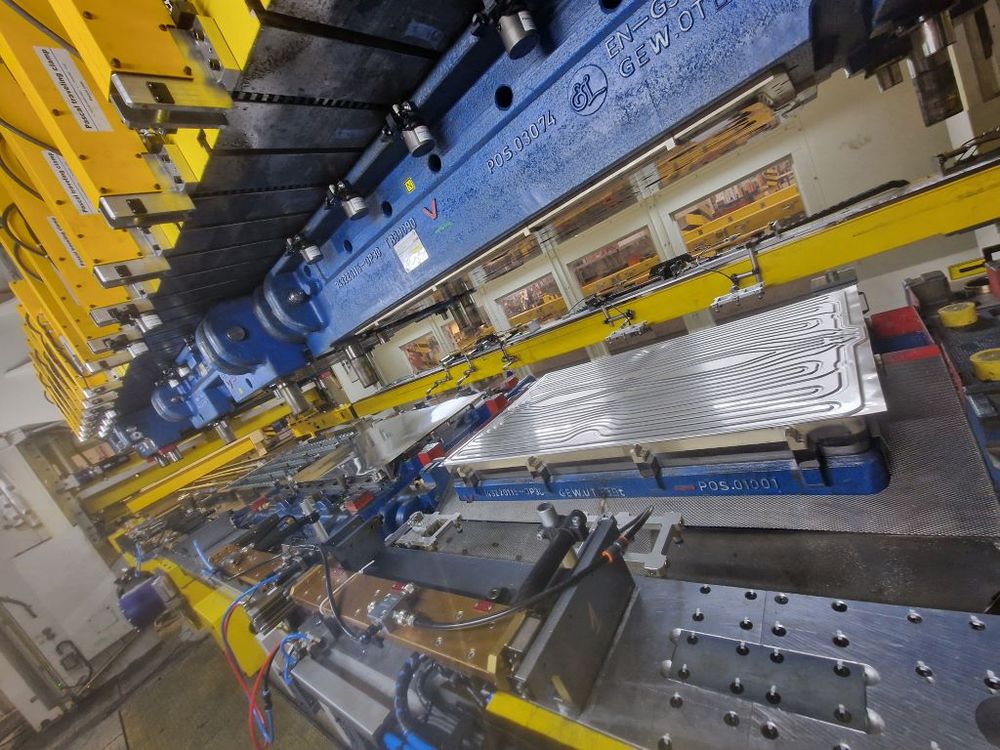

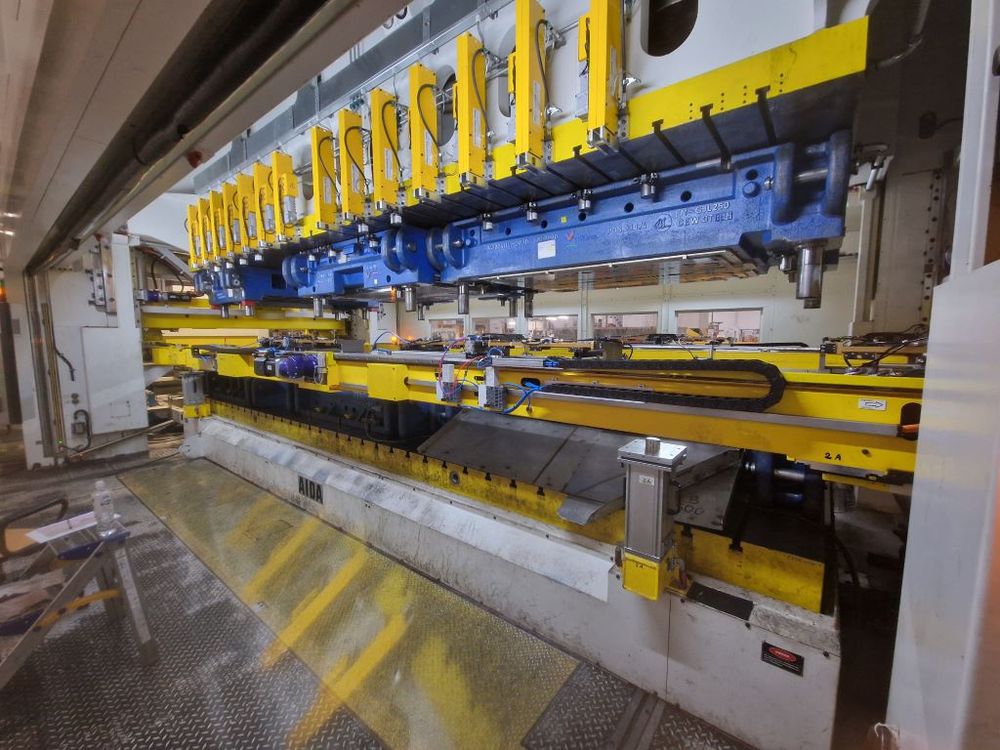

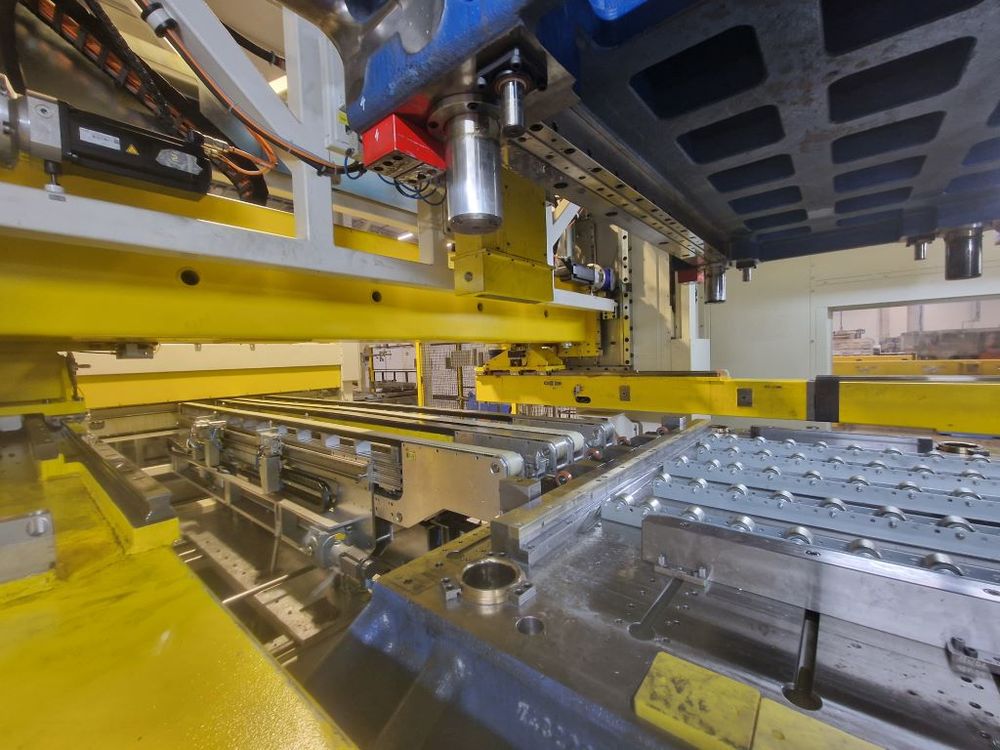

Transfer system
Transfer stroke, forward (adjustable): 0–1200 mm
Opening/closing stroke for each side (bar travel, adjustable): 0–1020 mm
Lift stroke (adjustable): 0–350 mm
Internal clearance between bars in closed position: 700 mm
Maximum opening between bars (bars fully open): 2740 mm
Bar section dimensions: 220 × 220 mm
