Aida S4-20000/5500x2500/LD-ET3 2000 ton
EUROPE (Western and Northern)

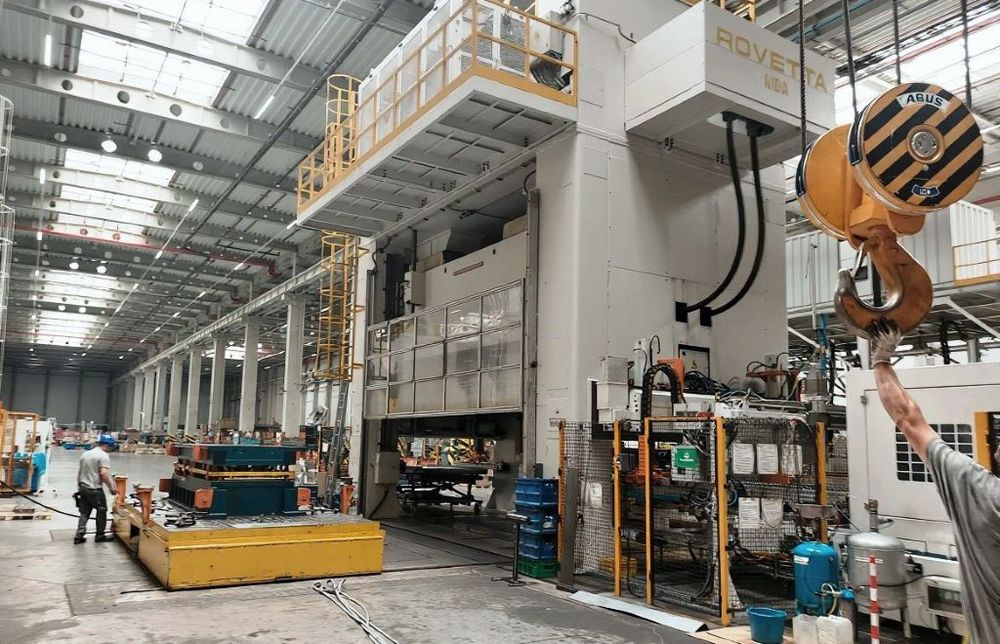

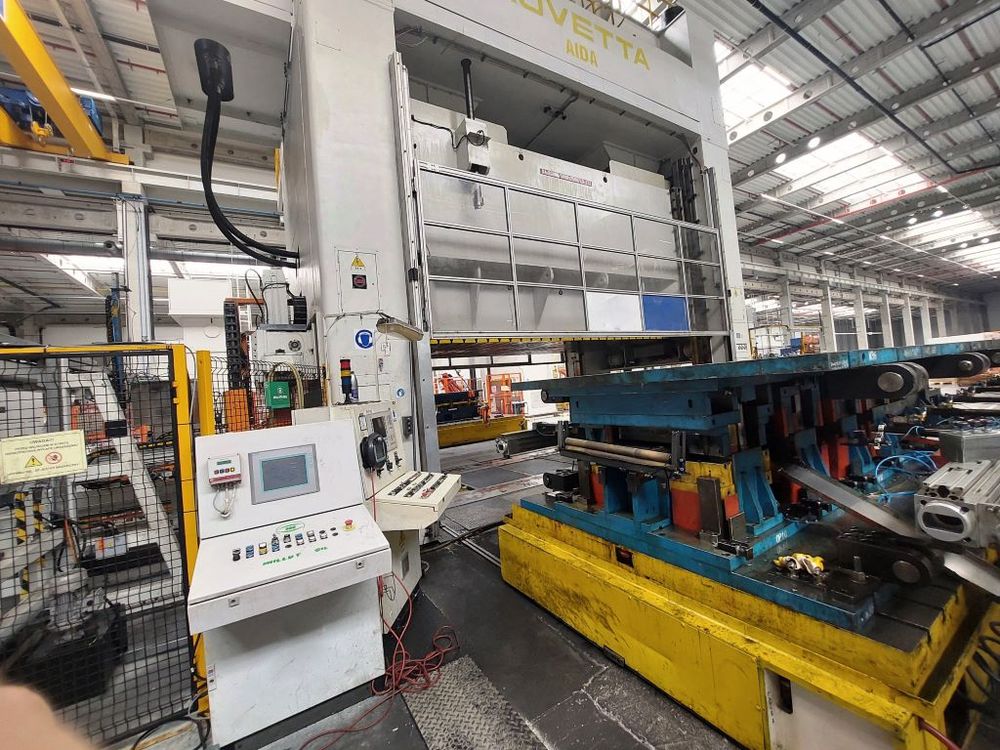

Transfer press Aida Rovetta S4-20000/5500x2500/LD-ET3 - 2000 ton
Specifications - Aida S4-20000/5500x2500/LD-ET3 (ID: 76379)
Type: Stamping press
Manufacturer: Aida
Model: S4-20000/5500x2500/LD-ET3
Nominal press force: 2000 ton
SPM: 8-24
Nominal energy: 400 kJ
Slide stroke: 700 mm
Slide adjustment: 600 mm
Open height: 1400 mm
Clearance between uprights: 5970 mm
Table dimensions: 5500 × 2500 mm
Lower slide table dimensions: 5500 × 2500 mm
Height of slide/ram carriage: 600 mm
Opening in uprights: 3100 mm
Main motor power: 250 kW
Cushion force: 1500 kN
Cushion stroke: 250 mm
Press weight approx.: 390000 kg
Normal slide rest position: Top Dead Centre
Maximum flywheel speed: 421.6 rpm
Maximum slide dimensions: 5500 × 2500 mm
Max weight of upper die: 200 kN
Power supply: 400 V, 50 Hz
Minimum pneumatic supply pressure: 6 bar
Hydraulic pressure in brake–clutch unit – min.: 68 bar
Hydraulic pressure in brake–clutch unit – max.: 73 bar
Transfer system
Transfer stroke: 0-1250 mm
Maximum opening: 2500 mm
Bar-closing stroke: 0-750 mm
Lift stroke: 0-280 mm
Internal clearance between closed bars: 1000 mm
Pass-line height relative to bolster: 580 mm
